Teljesen automatikus a lézergyártáshoz
A TruLaser Center 7030 először egyesíti a lézervágás összes eljárását egyetlen gépben. Előny az Ön számára: drasztikusan csökken a gyártási idő és a megmunkálási költségek. Így Ön maximálisan gazdaságossá tudja tenni a lézeres megmunkálási eljárást.
A Vision Equipment segítségével teljes átláthatóságot nyer a gép belső terében.
A SmartGate megakadályozza a munkadarabok kibillenését és hegesztését.
Az úttörő termelékenységről és az abszolút megbízhatóságról a póttengelyek, a SmartGate, a kefés asztalok és SmartLift gondoskodik
A SortMaster Speed nagy és rendkívül filigrán alkatrészeket villámgyorsan vesz ki és rak egymásra.
A TruTops Boost automatikusan javaslatot készít a munkadarabok vágására, kivételére, szortírozására és lerakására.
A Pay-per-Part modellel Ön csak a legyártott munkadarabok után fizet.
Dünnes Baustahlteil
Besonders im Dünnblech schneidet Ihre TruLaser Center 7030 extrem schnell.
Schneiden von allen gängigen Materialien
Der Aufbau des TruDisk ermöglicht die Bearbeitung von Buntmetallen mit Stickstoff – ohne Sorgen vor Rückreflexionen.
Automatizált munkadarab-leszedés
A SortMaster Speed sokoldalú leszedőtechnikája egyaránt villámgyorsan veszi ki és rakja egymásra a nagy és a rendkívül apró alkatrészeket. A kisméretű tapadókorongoknak köszönhetően még az olyan munkadarabok szállítása is gyorsan történik, amelyek gyártása nehezen automatizálható.
Munkadarabok elválasztása tökéletes módon
Soha többé be- vagy elakadás: a SmartLift és a SortMaster Speed használatával még a bonyolult geometriájú munkadarabok megmunkálása és leszedése is biztonságosan és teljesen automatikus módon végezhető.
Folyamatbiztos munkadarab kezelés
A TruLaser Center 7030 használatával biztonsággal vághat és dobhat ki olyan apró munkadarabokat, amelyeket eddig microjointok segítségével lehetett megmunkálni. Ez merőben új lehetőségeket teremt az apró munkadarabok megmunkálásában.
Belső merevítés
A TruLaser Center 7030 géppel különböző geometriák és lemezvastagságok nagy folyamatbiztonsággal és kiváló minőségben munkálhatók meg. Ez a mintalemez egy belső merevítést mutat hegesztett acéllemezből készült, mindössze 1 mm vastagságú burkolatokhoz.

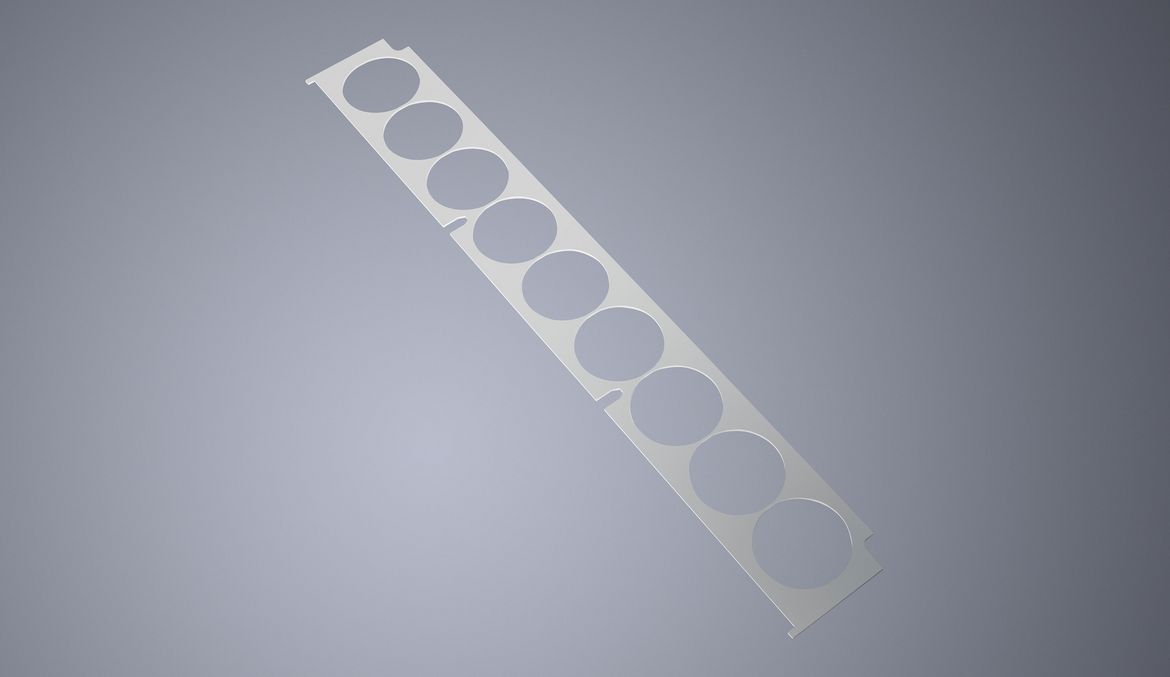

Merevítőlemez
Ez az 1,5 mm vékony acéllemezből készült munkadarab egy merevítőlemez kereszttartókhoz, és a TruLaser Center 7030 befogóegységének az eleme.
Lezárás
Ez a mintalemez 12 mm vastag acéllemezből készült, és a TruLaser Center 7030 billentőszerkezetét zárja le.
|
TruLaser Center 7030
|
|
|---|---|
| Felállítási felület | |
| Hossz | 10135 mm |
| Szélesség (kocsi kitolva) | 10720 mm |
| Szélesség (kocsi behúzva) | 6420 mm |
| Magasság | 3050 mm |
| Tömeg minden aggregáttal együtt | 38860 kg |
| Névleges munkatartomány | |
| X tengely | 3000 mm |
| Y tengely | 1500 mm |
| Z tengely | 120 mm |
| Lézerspecifikus adatok, TruDisk 6001 | |
| Max. lézerteljesítmény | 6000 W |
| Max. lemezvastagság szerkezeti acél esetén | 12,7 mm |
| Max. lemezvastagság nemesacél esetén | 12,7 mm |
| Max. lemezvastagság alumínium esetén | 6 mm |
| Max. lemezvastagság sárgaréz esetén | 6 mm |
| Max. lemezvastagság réz esetén | 6 mm |
| Lézerspecifikus adatok, TruDisk 12001 | |
| Max. lézerteljesítmény | 12000 W |
| Max. lemezvastagság szerkezeti acél esetén | 12,7 mm |
| Max. lemezvastagság rozsdamentes acél esetén | 12,7 mm |
| Max. lemezvastagság alumínium esetén | 6 mm |
| Max. lemezvastagság sárgaréz esetén | 6 mm |
| Max. lemezvastagság réz esetén | 6 mm |
| Automatizált leszedés SmartGate | |
| Max. munkadarabméret | 160 mm x 160 mm |
| Min. munkadarabméret | 30 mm x 30 mm |
| Automatizált leszedés, SortMaster Speed | |
| Max. munkadarabméret | 2000 mm x 1500 mm 1 |
| Min. munkadarabméret | 90 mm x 60 mm |
Minden termékváltozat műszaki adatainak letöltésre.
Megbízható vagy gyors? A lézersugaras megmunkálás célkitűzései közötti klasszikus ellentéteket először oldja fel a TruLaser Center 7030.
Megbízható
A kefés asztalokkal együtt a SmartGate megakadályozza a munkadarabok kibillenését és hegesztését. Az intelligens alátét szinkronban a vágófejhez mozog, és megtámasztja a munkadarabot a vágásnál. A kitolóhenger minden munkadarab-geometriához automatikusan megtalálja az ideális támpontot, hogy kinyomja a munkadarabot a maradékrácsból, és biztonságosan kidobja.
A SmartLift rugalmasan pozícionálható csatlakozótűi a kivágott munkadarabokat alulról a SortMaster Speed szívólemezéhez nyomják. Közben felülről rögzíti a munkadarabot. Így azt szinkron löketmozgással emeli ki a maradékrácsból. Így még a filigrán munkadarabok is biztonságosan rögzítésre kerülnek, és nem akadnak be a vágásrésbe.
Gyors
A lemez mozgása egy rendkívül dinamikus póttengely révén áttevődik a vágófejre. Ez azt jelenti, hogy Ön sarkokat és komplex kontúrokat maximális sebességgel tud vágni. Ennek az erős kombinációnak köszönhetően Ön a szilárdtest lézer nagy előtolásait teljesen ki tudja aknázni.
A SmartGate a kisdarabokat másodperceken belül legfeljebb nyolc tartályba dobja ki. A kivágott darabok és a hulladék egy hulladékszállító kocsiba esnek. Az Ön kulcsa a maximális teljesítményhez: a maradék kidobása csak minimálisan szakítja meg a vágási folyamatot – erről a SmartGate intelligens vezérlése és érzékelőrendszere gondoskodik.
A SortMaster Speed a munkadarabokat villámgyorsan és tökéletesen rakja egymásra legfeljebb nyolc palettára. Amint a SortMaster Speed átveszi a munkadarabot, a gép tovább vág. A munkadarab lerakási pozícióhoz való szállítása gépidővel párhuzamosan történik. A folyamat alig szakad meg.
A LoadMaster Center a kefés asztalon lévő nyerstáblákat a befogóegységbe helyezi. A nagy teljesítményű lefejtési technológiák biztonságosan leválasztják a lemezeket a kötegről.
Automatizált
A TruTops Boost programozási rendszer automatikusan javaslatot készít a munkadarabok vágására, kivételére, szortírozására és lerakására. Közben még a fizikai jellemzőket is figyelembe veszi. Például, hogyan lehet a munkadarabot a legjobban kinyomni a maradékrácsból, hogy semmiképpen ne akadjon be.
Egy munkadarab-irányító biztonságosan választja szét a kész munkadarabokat a hulladéktól. A SortMaster Box Linear szortírozó egység gépidővel párhuzamosan osztja el a kisdarabokat legfeljebb nyolc tartályba. A tartályokat a szoftver teljesen intelligensen osztja be.
Önálló
A gyártócella önállóan végzi a felrakást és leszedést, és jelzi, amikor szükség van a kezelőre. Ezáltal jobban meg tudja tervezni a használatot a gépen. Várakozási idő, kézi szortírozás és utómegmunkálás mind a múlté. A Touchpoint felhasználói felület ezenfelül egyedi párbeszédet tesz lehetővé a géppel.
Az automatikus fúvókacserélő programvezérelten helyezi be a megfelelő fúvókát. A megmunkálás alatt a fúvókacserélő a gépszekrényben van, ezáltal lehetséges a gépidővel párhuzamos felszerszámozás.
A TRUMPF számos gépének zökkenőmentes integrálása a vállalat saját szoftverrendszerébe problémamentes és egyszerű. Legyen szó az Oseonba történő integrálásról vagy felügyelő és elemző eszközökhöz való csatlakoztatásról - minden kombinációhoz a megfelelő megoldást kínáljuk. Az OPC-UA standardon alapuló interfészeinkkel a külső cégek szoftverrendszereihez való csatlakozás is lehetséges.
Teljes átláthatóság a gép belső terében? A Vision Equipment ezt a pontosan elhelyezett kamerákkal és az optimálisan hozzáigazított megvilágítással éri el. A Smart View-val szerszámgépekhez Ön valós időben nyomon követheti a kamerák élő közvetítéseit, és mindig szem előtt tarthatja a TruLaser Center 7030 belterét.
TruTops Boost
A lézer-, stancoló gépeket és kombigépeket a TruTops Boost-tal, az All-in-One-3D megoldással intelligensen tervezheti meg és programozhatja. A számos automatizmussal időigényes rutin folyamatokat spórolhat meg, és a közös doboz készlet időt és anyagot takarít meg. Ezenkívül folyamatosan áttekinthet minden gyártási feladatot és feladat-orientált munkát.
Smart View szerszámgépekhez - Gép csatlakoztatása és profitálás
Mostantól a Smart View ingyenesen rendelkezésre áll Önnek egy új gép vásárlásakor. A Smart View automatikusan szolgáltatja Önnek a szerszámgépek fontos üzemadatait. Egyszerűen kattintson a Dashboard-ra, és nyerjen egy első átfogó betekintést a TRUMPF gépek teljesítményébe.
Szoftver
Az ügyfél ajánlatkérésétől a legyártott alkatrész kiszállításáig – a TRUMPF szoftver portfóliója az Ön teljes gyártási folyamatát optimalizálja. A TRUMPF a szoftvert gépekkel és szolgáltatásokkal intelligensen személyre szabott Ipar 4.0 megoldásokká kombinálja az Ön Smart Factory-jéhez.
Használja ki teljes mértékben a gépe rendkívüli termelékenységét: annak köszönhetően, hogy a TruLaser Center 7030 össze van kapcsolva egy raktárral, az Ön gépe egész nap el van látva nyersanyaggal, és el tudja menteni a készdarabokat.
Nagy raktár, rövid utak
Kapcsolja össze a TruLaser Center 7030-at minden olyan forgalomban lévő raktárrendszerrel, mint a TRUMPF TruStore raktára vagy a STOPA nagy raktárrendszerei. A moduláris raktárak bármikor az Ön igényeihez igazíthatók és bővíthetők.
Hosszanti oldali raktárcsatlakozás a nyersanyaghoz és készdarabokhoz
A nyersanyag a gép oldalán kerül a gépbe. Mialatt az egymásra rakott készdarabok palettákon visszakerülnek a raktárba, a ládákban lévő kisdarabok elöl kerülnek kivezetésre a gépből. A tandemváltó közvetlenül megfogja a következő raktárpalettát, és csökkenti a várakozási időket.
Hosszanti oldali raktárcsatlakozás a nyersanyaghoz és készdarabokhoz rugalmas részhozzáféréssel
A gépeket a raktár oldaláról nyersanyaggal látják el. A készdarabokat kezelje rugalmasan, például ezeket napközben kiveheti közvetlenül a gépből és éjszakára visszateheti a raktárba. A részeket az üritőkocsiról is leveheti, illetve használhat villás rakodófelületet vagy raktárpalettát – sokféle megoldás létezik, amely megfelel az Ön igényeinek.
Országonként eltérések lehetnek a termékválasztékban és ezekben az adatokban. A technika, felszereltség, ár és tartozékkínálat változtatásának jogát fenntartjuk. Kérjük, lépjen kapcsolatba a helyi kapcsolattartójával, hogy megtudja, hogy a termék az Ön országában rendelkezésre áll-e.
- A méretek a gép műszaki jellemzői miatt kissé eltérhetnek.
