Roste s Vašimi požadavky
Věžový sklad TruStore Série 3000 snižuje prostorovou náročnost a°je rozšířitelný až na plně automatický systém. Díky stavebnicovému principu ho lze kdykoliv modulárně rozšířit – až po řezací a ohýbací linku s více stroji. U výšky skladu si můžete zvolit z 17 možných stupňů, skladové police jsou přitom nastavitelné na 90, 170 nebo 260 mm. Sklad lze pohodlně napojit na Vaše TRUMPF 2D laserové řezací stroje, děrovací stroje, děrovací lisy s laserem a ohýbací lisy.
Zdvojnásobte čas běhu Vašeho stroje a Vaše průběhy prací vytvořte efektivně z hlediska času a nákladů.
S TruStore Série 3000 ušetříte až 85 % ustavovací plochy.
Rozšiřte Vaše TruStore Série 3000 kdykoli díky flexibilním možnostem napojení.
Do skladu se vejde až 210 tun ve velkém formátu.
Řiďte Váš tok materiálu efektivně díky transparentním datům skladu a zásob v softwarovém řešení Oseon.
|
TruStore 3030
|
TruStore 3040
|
|
|---|---|---|
| Formát plechu | 3048 mm x 1524 mm | 4064 mm x 2032 mm |
| Výška stohů | 90 mm / 170 mm | 90 mm / 170 mm |
| Max. naložení přihrádky | 3000 kg | 5000 kg |
Technické údaje všech produktových variant jako soubory ke stažení.
Software
Od poptávky zákazníka až po expedici hotového dílu – softwarové portfolio společnosti TRUMPF optimalizuje váš kompletní výrobní proces. TRUMPF přitom software inteligentně kombinuje se stroji a službami do individuálních řešení průmyslu 4.0 pro vaši smart factory.
Dodatečnými možnostmi vybavení zvýšíte výkonnost TruStore série 3000.
Zvolte mezi velkým formátem (3000 x 1500 mm) s 3000 kg zakládací hmotnosti na jednu polici nebo maxiformátem (4000 x 2000 mm) s 5000 kg zakládací hmotnosti na jednu polici.
Uskladněte materiál na úrovních palet ve třech skladových výškách: vysokých 90, 170 nebo 260 mm. Výšky zakládání a vykládání jsou odděleně konfigurovatelné – vhodné pro Vaši výrobu a napojené automatizace.
U této skladové věže s regálovým zakladačem vybíráte ze 16 výškových stupňů mezi 3,4 a 8,4 m. Do věže lze uložit až 37 palet velkého formátu nebo 24 palet maxiformátu.
Rozšiřte skladový systém s jednoduchou věží o 2. skladovou věž pro až 38 dalších skladových palet ve velkém formátu nebo až 25 dalších skladových palet v maxiformátu. Variabilní výšku věže lze také zde nastavit na asi 3,4 až 8,4 m.
Nakládejte a vykládejte Vaši jednoduchou věž přímo u regálového zakladače – s automaticky sklopnými opěrnými stojkami a dorazy a také s přístupem z podélné strany. To šetří čas a náklady díky integraci a rychlé instalaci.
S mnohostranným vozíkem nakládáte a vykládáte na podélné straně – vhodně pro oba systémy věží. Pojezdová dráha se přizpůsobí Vašim prostorům a průběhům. Pokud je vozík mimo věž, máte přístup k paletám ze všech stran. Zatímco regálový zakladač zvedá a spouští dolů materiál z opěrných stojek vozíku.
Nakládejte a vykládejte s až dvěma vozíky na čelní straně – vhodně pro oba systémy věží. Pojezdovou dráhu a směr pojezdu přizpůsobíte Vašim daným podmínkám. Pokud je vozík mimo věž, máte přístup k paletám ze všech stran. Vozík má zvedací stůl s opěrnými stojkami, který přímo pohybuje materiálem
Zakládací / vykládací a třídicí jednotky jako LoadMaster, LiftMaster, LiftMaster Linear, SheetMaster nebo BendMaster můžete prostřednictvím transportního vozíku spojit se skladem. Zvolte mezi jednoduchým nebo dvojitým vozíkem a přizpůsobte pojezdové dráhy Vašim prostorům. Automatické zásobování materiálem zvyšuje produktivitu a čas běhu stroje při snižujícím se počtu příslušného personálu. Optimalizujte procesy a úložné kapacity prostřednictvím dalších opcí.

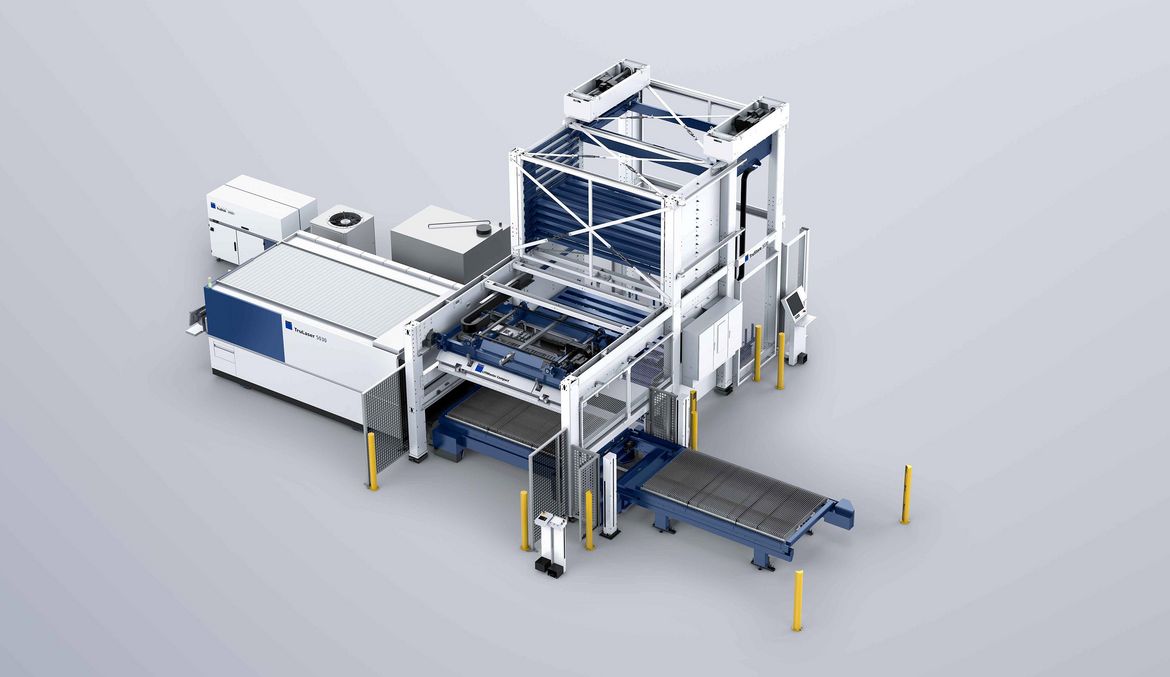

Zakládací a vykládací jednotky jako LiftMaster Compact, LiftMaster Store nebo LiftMaster Store Linear lze na podélné straně napojit u skladové věže. Přímý přístup ke skladovým paletám zajistí minimální doby cyklu. Kromě toho šetříte místem a také je potřeba méně personálu a zvýšíte produktivitu a rovněž čas běhu stroje.
Modulární způsob uspořádání automatizací a skladu umožňuje dodatečné stupňovité přestavění linek – zůstanete flexibilní s nízkým rizikem investic.
Dodatečně optimalizujete Vaše třídění dílů s volitelným pásovým dopravníkem PartMaster.
Ke skladu TruStore Série 3000 můžete napojit více strojů – buď přímo přes věže nebo nepřímo přes transportní vozíky.
Existuje také možnost, více strojů napojit na automatizační varianty LiftMaster Linear nebo LiftMaster Store Linear.
Přizpůsobte sklad Vašim potřebám: Dna palet zabrání propadnutí malých dílů a skladové kazety umožňují práci s více pomocnými paletami strojů. Usnadnění přináší vážicí zařízení v regálovém zakladači pro permanentní inventuru a vybalovací stůl zjednoduší oddělení surového materiálu a dřevěných palet. Vámi požadované řešení skladu stále ještě není dostupné? Kontaktujte nás.
Řešení výroby k řezání laserem s věžovým skladem
Výrobní linka se skladovými policemi 24 x 90 mm: Skladový systém s dvojitou věží TruStore 3030 (3390 mm), na podélné straně s uskladňovacím / vyskladňovacím vozíkem bez zdvihu, na čelní straně s jednoduchým vozíkem pro nepřímo napojenou automatizaci zakládání / vykládání LiftMaster u 2D laserového řezacího stroje TruLaser 3030.
Řešení výroby k řezání laserem s věžovým skladem
Výrobní linka se skladovými policemi 17 x 90 mm: Skladový systém s jednoduchou věží TruStore 3030 (5550 mm), uskladňovací / vyskladňovací stanicí pod regálovým zakladačem, na podélné straně s přímo napojenou automatizací zakládání / vykládání LiftMaster Compact a také třetí stanicí palet u 2D laserového řezacího stroje TruLaser 3030.
Řešení výroby k řezání laserem s věžovým skladem
Výrobní linka se skladovými policemi 17 x 90 mm: Skladový systém s jednoduchou věží TruStore 3030 (5550 mm), uskladňovací / vyskladňovací stanicí pod regálovým zakladačem, na podélné straně s přímo napojenou automatizací zakládání / vykládání LiftMaster Compact s přídavnou portálovou stanicí s PartMaster u 2D laserového řezacího stroje TruLaser 3030.
Řešení výroby k řezání laserem s věžovým skladem

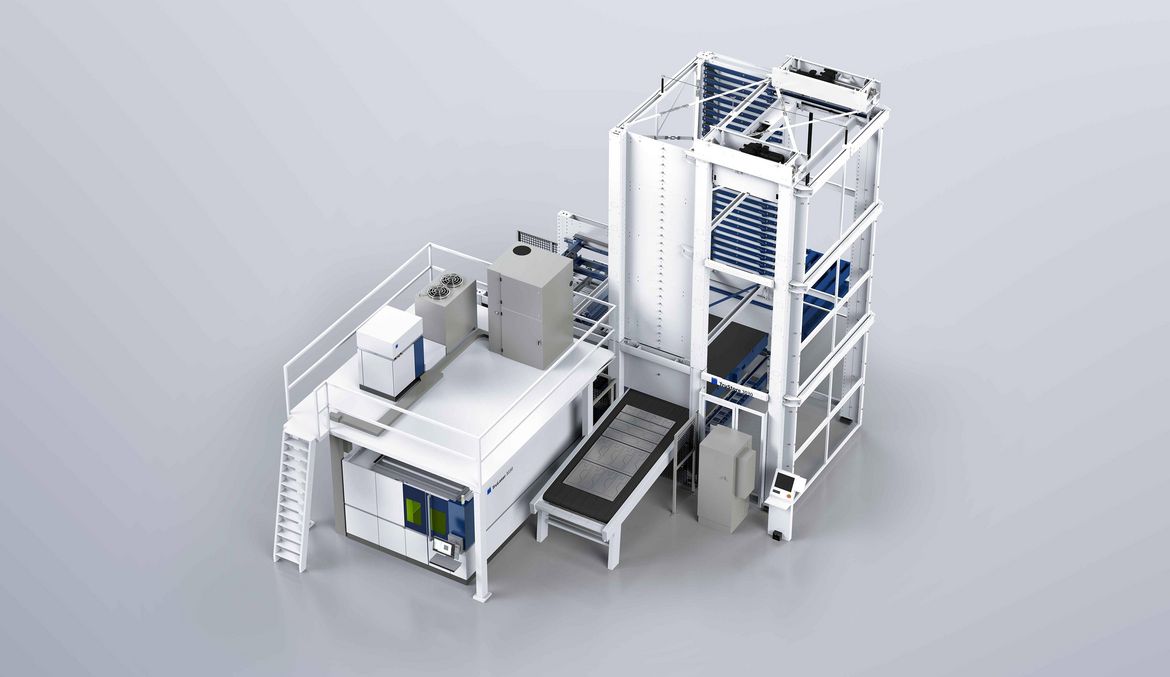

Výrobní linka se skladovými policemi 26 x 90 mm: Skladový systém s jednoduchou věží TruStore 3030 (8250 mm), na čelní straně s uskladňovacím / vyskladňovacím vozíkem se zdvihem, na podélné straně s přímo napojenou automatizací zakládání / vykládání LiftMaster Compact a také pásovým dopravníkem dílů PartMaster u 2D laserového řezacího stroje TruLaser 3030.
Redukovaná potřeba plochy díky ustavení zdroje paprsku na podestě, kompaktnímu odprašovači a chladicímu agregátu.
Řešení výroby k řezání laserem s věžovým skladem
Výrobní linka se skladovými policemi 35 x 90 mm: Skladový systém s dvojitou věží TruStore 3030 (5550 mm), na čelní straně s uskladňovacím / vyskladňovacím vozíkem se zdvihem, na podélné straně s přímo napojenou automatizací zakládání / vykládání LiftMaster Compact a také pásovým dopravníkem dílů PartMaster u 2D laserového řezacího stroje TruLaser 3030.
Řešení výroby k řezání laserem s věžovým skladem (Butterfly)
Výrobní linka se skladovými policemi 25 x 90 mm: Skladový systém s dvojitou věží TruStore 3030 (5550 mm), na čelní straně s uskladňovacím / vyskladňovacím vozíkem se zdvihem, 2 x na podélné straně s přímo napojenými automatizacemi zakládání / vykládání LiftMaster Compact a také 2 x s pásovým dopravníkem dílů PartMaster u 2 x 2D laserových řezacích strojů TruLaser 3030.
Řešení výroby k řezání laserem s věžovým skladem
Výrobní linka se skladovými policemi 22 x 90 mm: Skladový systém s jednoduchou věží TruStore 3030 (5550 mm), na čelní straně s uskladňovacím / vyskladňovacím vozíkem se zdvihem, na podélné straně s přímo napojenou automatizací zakládání / vykládání LiftMaster Store a také třídicí jednotkou SortMaster s vykládacím dvojitým vozíkem u 2D laserového řezacího stroje TruLaser 3030. Rychlejší přístup k výměníku palet umožňují volitelná roletová dvířka.
Řešení výroby k řezání laserem s věžovým skladem
Výrobní linka se skladovými policemi 36 x 90 mm: Skladový systém s dvojitou věží TruStore 3030 (5010 mm) na čelní straně s uskladňovacím / vyskladňovacím vozíkem se zdvihem a na podélné straně s přímo napojeným plným laserovým automatem TruLaser Center 7030.
Řešení výroby k obrábění lisováním / opracování laserem s věžovým skladem
Výrobní linka se skladovými policemi 34 x 90 mm: Skladový systém s jednoduchou věží TruStore 3030 (8250 mm), na čelní straně s uskladňovacím / vyskladňovacím vozíkem se zdvihem, na podélné straně s dvojitým vozíkem s nepřímo napojenou automatizací zakládání / vykládání / třídění SheetMaster u lisovacího / laserového řezacího stroje TruMatic 7000.
Řešení výroby k obrábění lisováním / opracování laserem s věžovým skladem (Butterfly)
Výrobní linka se skladovými policemi 71 x 90 mm: Skladový systém s dvojitou věží TruStore 3030 (8250 mm), na čelní straně s uskladňovacím / vyskladňovacím vozíkem se zdvihem, na podélné straně s dvojitým vozíkem vpředu a jednoduchým vozíkem vzadu s 2 x nepřímo napojenou automatizací zakládání / vykládání / třídění SheetMaster u 2 x lisovacích / laserových řezacích strojů TruMatic 7000.
Řešení výroby pro lisování a výklopné ohýbání s věžovým skladem
Výrobní linka se skladovými policemi 43 x 90 mm: Skladový systém s dvojitou věží TruStore 3030 (5550 mm), na čelní straně s uskladňovacím / vyskladňovacím vozíkem se zdvihem, na podélné straně s dvojitým vozíkem vpředu a jednoduchým vozíkem vzadu s nepřímo napojenou automatizací zakládání / vykládání / třídění SheetMaster u děrovacího stroje TruPunch 5000 a u otočného ohýbacího stroje TruBend Center 7030.
V závislosti na zemi se může tento produktový sortiment a tyto údaje lišit. Změny techniky, vybavení, cena a nabídka příslušenství jsou vyhrazeny. Pro zjištění dostupnosti výrobku ve vaší zemi prosím kontaktujte svoji kontaktní osobu.
